- Дальность передачи сигнала USB 3.2 Gen1 до 100 м (Cat6)
- Поддержка передачи сигналов RS-232 и FSYNC (кадровая синхронизация камеры)
- Порт USB-B для подключения хоста
- Функция USB-хаба для 3-х периферийных устройств
- Поддержка питания PoС
- Обратная совместимость с USB 2.0/1.1
- Форм-фактор Demi Tool®

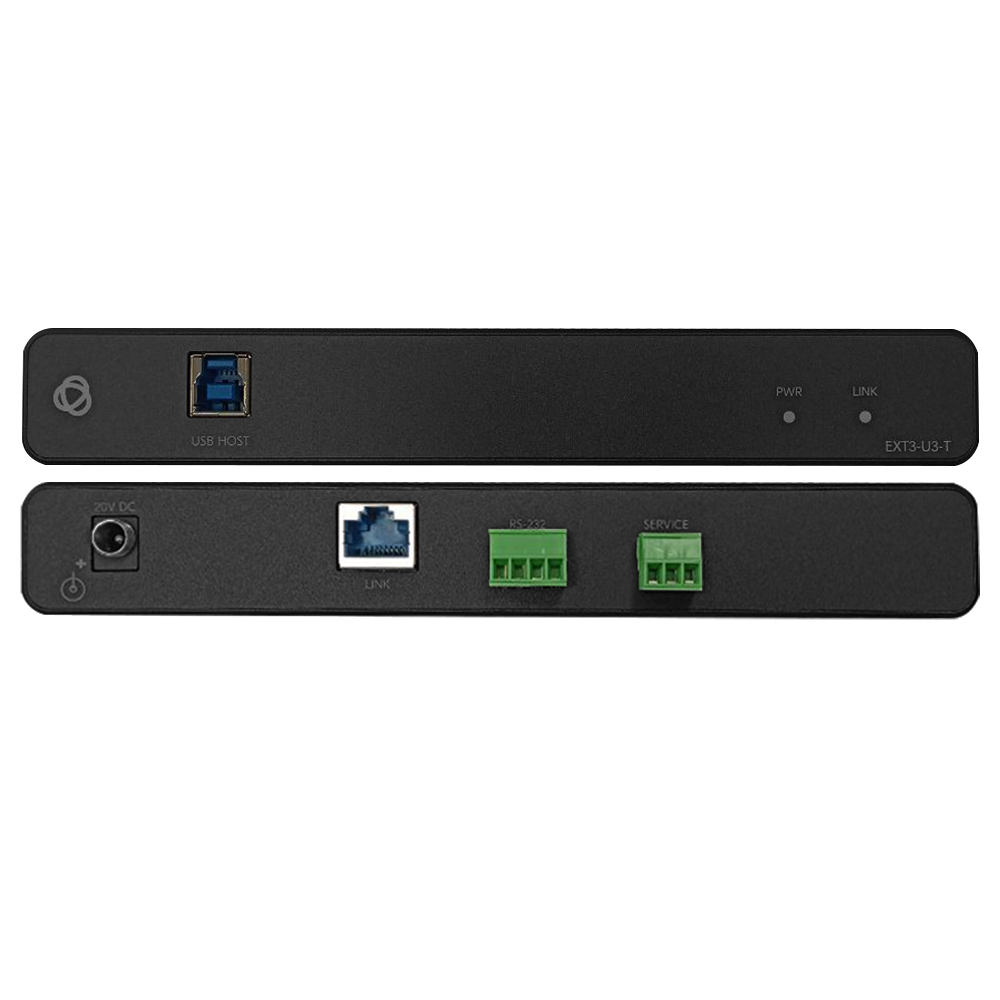

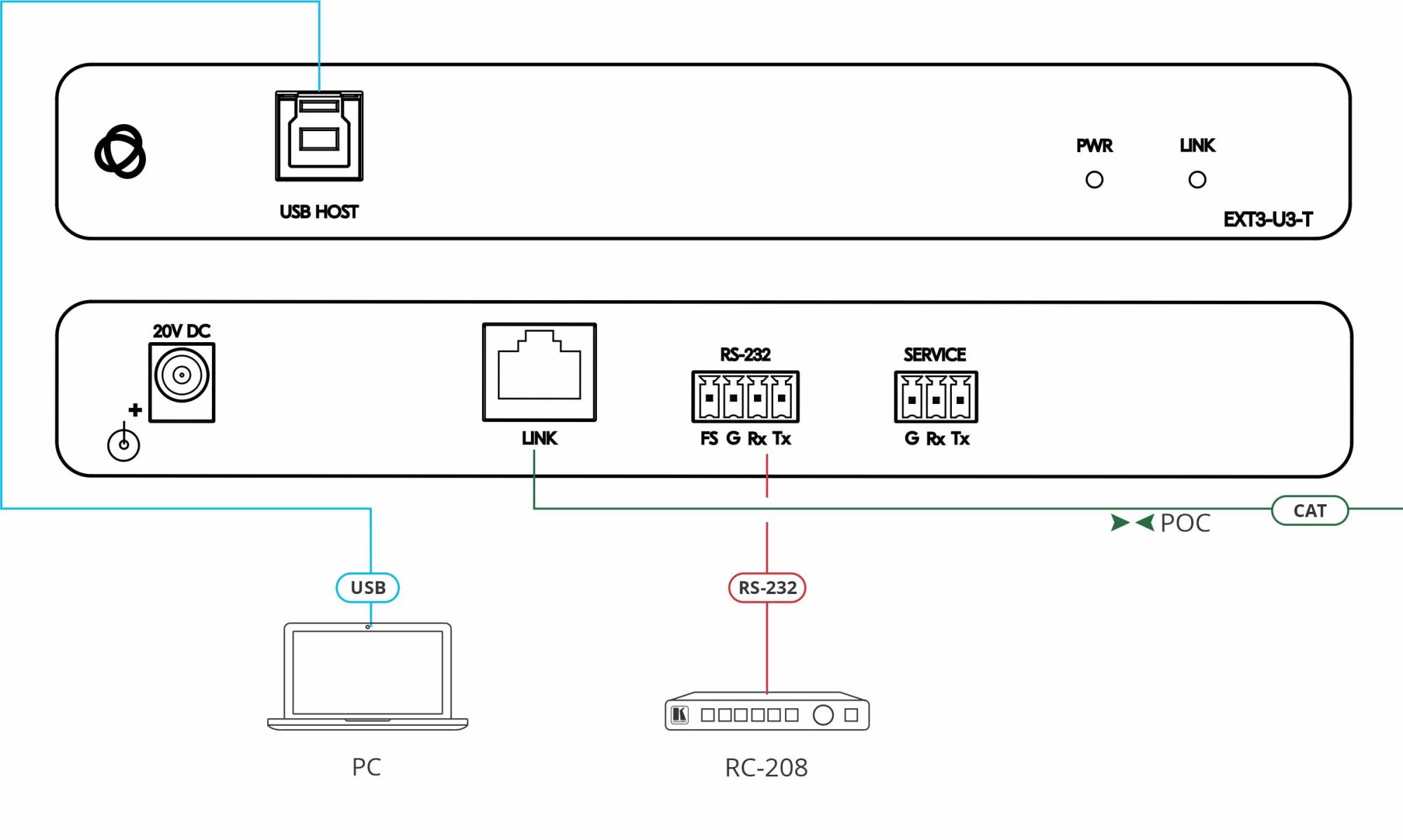

EXT3-U3-T — передатчик USB 3.2 Gen1 по кабелю витой пары с поддержкой двустороннего питания PoC. Прибор преобразует сигналы USB 3.2 Gen1 от подключенного хоста, а также сигналы управления RS-232, в основанный на формате HDBaseT сигнал CATx, который передается по кабелю медной витой пары на совместимый приемник (например EXT3−U3−R или EXT3−U3−WP−R), осуществляющий обратное преобразование CATx в исходные сигналы.
Устройство работает по принципу Plug&Play и не требует какой-либо предварительной настройки. Прибор поддерживает широкий спектр периферийных устройств USB, а также все режимы передачи USB, включая прерывание, массовый и изохронный, и особенно подходит для USB-устройств с высокой скоростью передачи видеопотока, таких как камеры и устройства захвата.
EXT3-U3-T может быть как источником, так и потребителем питания по кабелю витой пары (PoC).
Внимание! Использование неэкранированной витой пары (UTP) не допускается. Экранированная витая пара и разъёмы должны соответствовать категории Cat6 или выше.
- Работающий по принципу Plug&Play передатчик сигнала USB 3.2 Gen1 по кабелю медной витой пары. Связанный с передатчиком локальный хост-компьютер автоматически подключается к удаленным периферийным USB-устройствам с поддержкой всех режимов транзакций USB, включая прерывание, массовый и изохронный.
- Гибкие возможности USB-подключения — широкий спектр периферийных устройств USB, включая камеры, сенсорные экраны, смарт-доски, жесткие диски, игровые контроллеры, аудиоустройства, принтеры, сканеры или устройства HID (Human Interface Devices), такие как мышь или клавиатура. Устройства с двойной ролью и OTG (On The Go), такие как смартфоны и планшеты, подключенные либо к порту USB-хоста со стороны передатчика, либо к порту USB-устройства со стороны приемника, могут взаимодействовать с удаленным хостом или периферийным устройством сопряжения.
- Двунаправленное расширение интерфейса RS-232 — последовательные команды передаются в обоих направлениях, что позволяет передавать данные и управлять устройством.
- Удобство обслуживания и управления — светодиодные индикаторы питания и подключённой линии витой пары.
- Простота и удобство инсталляции — единый кабель витой пары для передачи сигнала и осуществления питания по технологии PoC.
|
Выходы
|
LINK (RJ-45) для подключения линии медной витой пары |
|
Порты
|
USB 3.2 Gen1 (USB-В), RS-232 (3-конт. блок съёмных клемм) |
|
Питание
|
Адаптер 20 В пост. тока 2 А (входит в комплект); Максимальный потребляемый ток: 1,1 А |
|
Индикация
|
Светодиодные индикаторы питания и подключённой линии витой пары |
|
Соответствие стандартам безопасности
|
CE, FCC, UL |
|
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
|
Тип корпуса
|
Demi Tool® |
|
Материал корпуса
|
Алюминий |
|
Система охлаждения
|
Встроенный вентилятор |
|
Дальность передачи сигнала
|
До 100 м Примечание: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой |
|
Максимальная скорость передачи данных USB по линии витой пары
|
5 Гбит/с |
|
Технология линии витой пары
|
HDBaseT |
|
Габаритные размеры (Ш х Г х В)
|
14,00 x 5,96 x 2,74 см |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
19,05 x 26,00 x 6,40 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Вес в упаковке
|
0,5 кг (приблизительно) |
|
Вес
|
0,3 кг (приблизительно) |
|
Гарантия
|
3 года |
