Гарантия: 7 лет
Артикул:
50-00015690
Передатчик и приемник сигналов USB 2.0 и RS−232 по витой паре; поддержка PoC
Подробности
Добавить в избранное
Задать вопрос

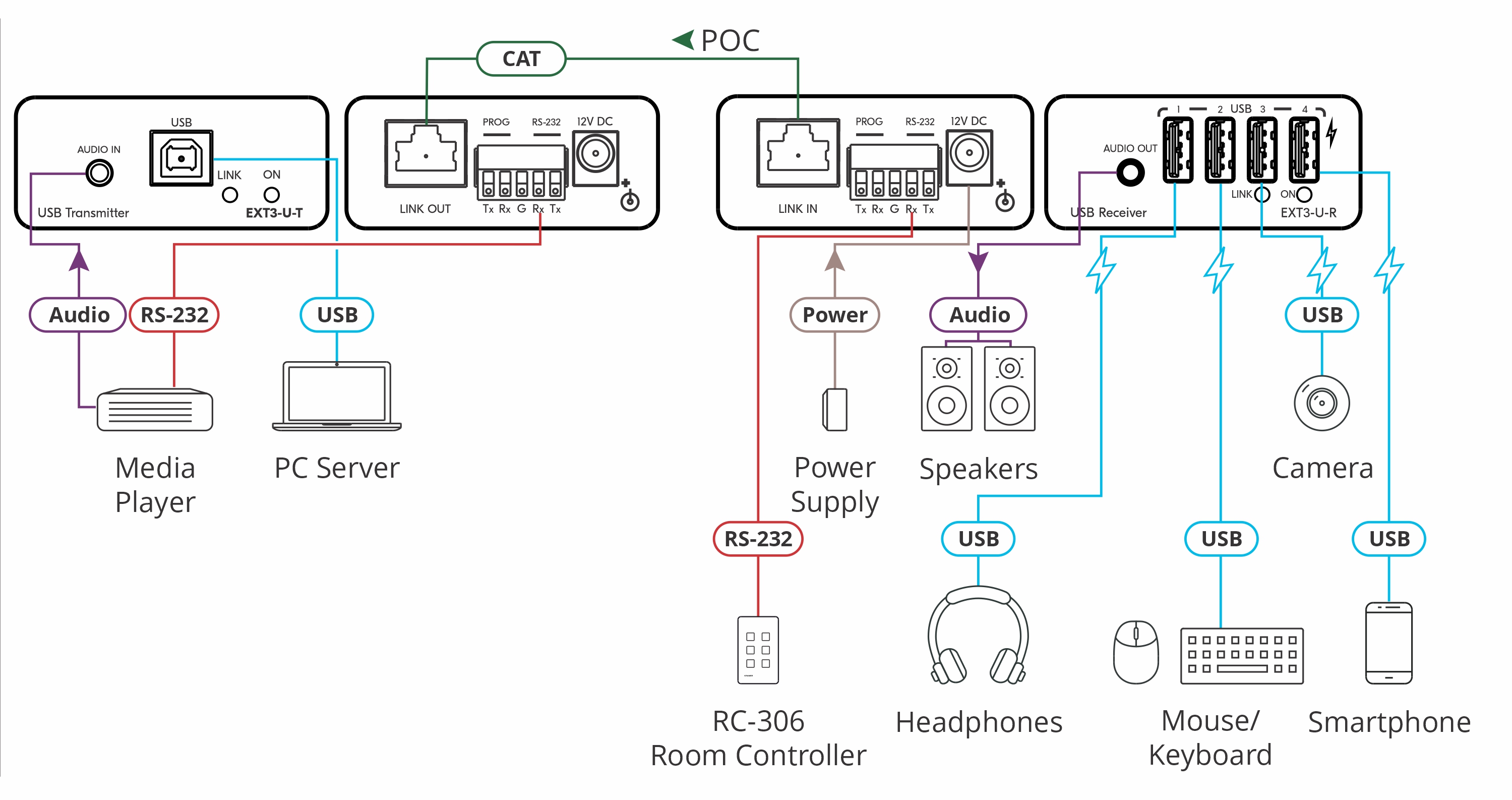

EXT3-U-KIT — универсальный комплект передатчик / приемник для передачи сигналов USB 2.0, RS-232 и аудио по кабелю типа «витая пара» с возможностью подачи питания только на одно из устройств пары передатчик / приемник (технология PoC). Передатчик EXT3-U-T преобразует сигнал USB в сигнал специального формата, предназначенного для передачи по кабелю витой пары на большие расстояния. Приёмник EXT3-U-R осуществляет обратное преобразование сигнала, поступающего по кабелю витой пары, в сигнал USB.
ВНИМАНИЕ! Подключение приборов к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
ВНИМАНИЕ! Подключение приборов к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
- Универсальный удлинитель интерфейса USB, состоящий из передатчика и приемника с возможностью подачи питания только на один из приборов, при этом другой прибор получает питание по медному кабелю витой пары. Беспроблемное подключение по принципу Plug and Play
- Подключение локального USB-хоста к удаленным устройствам USB с обеспечением режимов передачи пакетов interrupt, bulk или isochronous согласно стандарту USB 2.0
- Гибкие возможности подключения — удлинение интерфейса USB для широкого класса периферийных устройств, включающего камеры, сенсорные панели, интерактивные доски, накопители на жестких дисках, игровые контроллеры, аудиоустройства, принтеры, сканнеры, а также устройства HID (Human Interface Devices), такие как мышь и клавиатура. Устройства двойного назначения, и устройства типа OTG (On The Go), такие как смартфоны и планшеты, подключенные или со стороны передатчика (USB-хост), или со стороны приемника (удаленные USB-порты), могут обмениваться данными периферийным устройством или хостом соответственно
- Удаленная зарядка по USB — быстрая зарядка устройства, подключенного к приемнику при питании последнего от адаптера питания и стандартная зарядка при питании приемника по линии витой пары
- Удлинение интерфейса RS-232 — двунаправленная передача данных, а также удалённое управление устройствами
- Передача аудиосигнала от источника, подключенного к передатчику к потребителю, подключенному к приемнику
- Удобство обслуживания и диагностики — наличие светодиодных индикаторов питания и состояния линии витой пары
- Простота и удобство инсталляции благодаря передаче сигнала и возможности обеспечения питания по единому кабелю витой пары. Компактный корпус Kramer PicoTOOLS® и низкое тепловыделение (отсутствие встроенного вентилятора охлаждения) позволяет разместить прибор на задней стороне другого устройства, или установить четыре прибора в один ряд в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального рекомендованного адаптера
Скачать
|

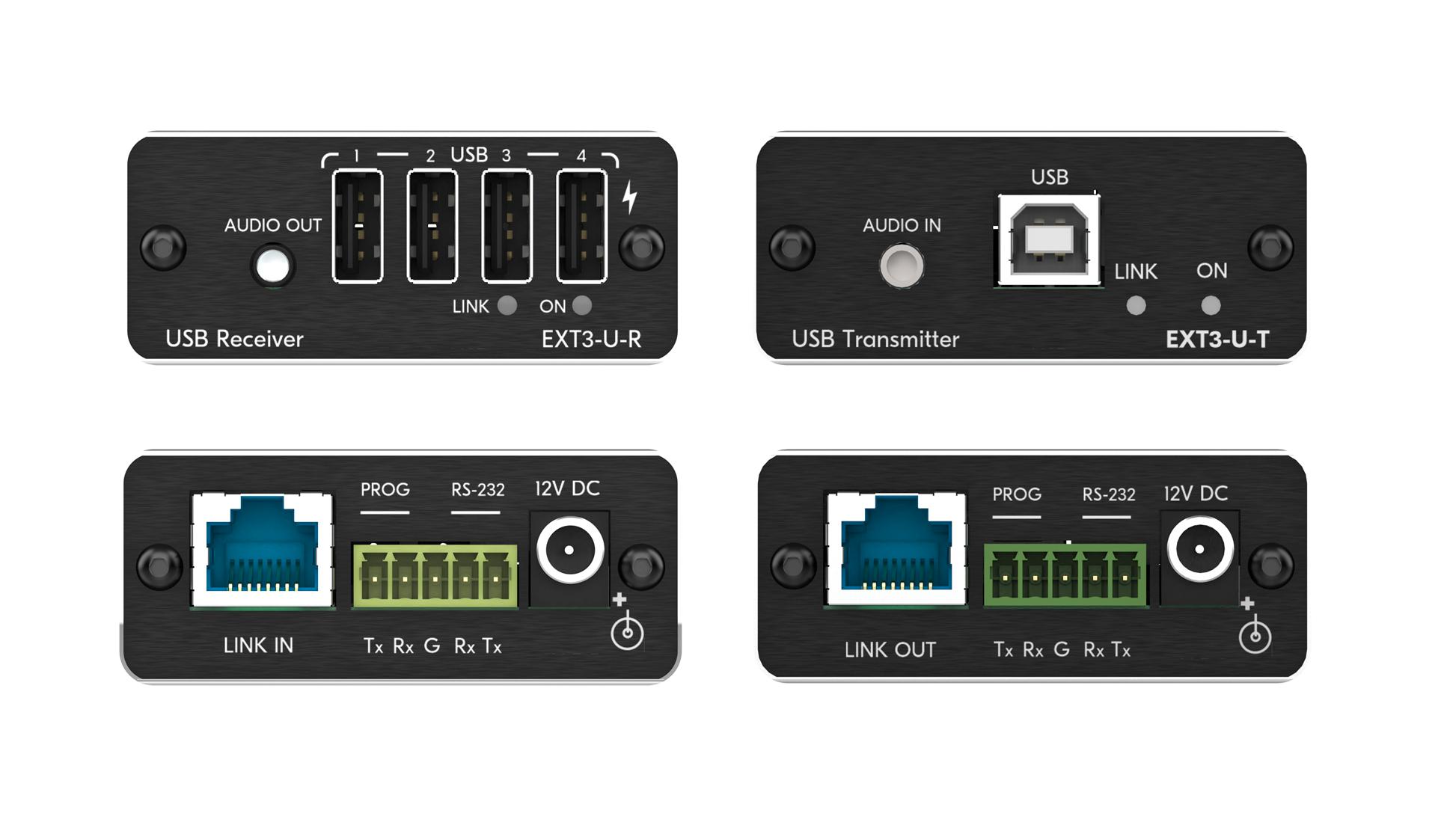

Входы
|
LINK IN (RJ-45) на приёмнике EXT3-U-R, Небалансное аналоговое стерео аудио (mini-jack 3,5 мм) на передатчике EXT3-U-T |
|
Выходы
|
LINK OUT (RJ-45) на передатчике EXT3-U-T, Небалансное аналоговое стерео аудио (mini-jack 3,5 мм) на приёмнике EXT3-U-R |
|
Порты
|
USB (USB-B) на передатчике EXT3-U-T для подключения к хосту, 4 USB (USB-A) на приёмнике EXT3-U-R для подключения периферийных устройств для работы или зарядки, RS-232 (3-конт. блок съёмных клемм) для обмена данными или управления |
|
Питание
|
Адаптер питания 12 В постоянного тока, 2 А, Потребление тока EXT3-U-T: 1,2 A, Потребление тока EXT3-U-R: 1,85 A |
|
Максимальная скорость передачи данных
|
300 Мбит/с (USB), 9600 кбит/с (RS-232) |
|
Индикация
|
Светодиодные индикаторы LINK и ON (состояния линии витой пары и питания соответственно) |
|
Тип корпуса
|
PicoTOOLS® |
|
Материал корпуса
|
Алюминий |
|
Охлаждение
|
Естественная конвекция |
|
Максимальная длина линии передачи
|
До 100 м при использовании экранированного кабеля витой пары Kramer UNIKAT, До 30 м при использовании витой пары Ethernet CAT5e Примечание: указанная дальность передачи гарантируется при прямом (без промежуточных элементов) соединении приборов между собой |
|
Поддержка стандарта USB
|
USB 1.1 и USB 2.0 |
|
Максимальный ток зарядки по USB
|
Максимальный общий ток зарядки при питании от адаптера: 2,5 А, Максимальный ток зарядки на один порт при питании от адаптера: 2,0 А, Максимальный общий ток зарядки / ток зарядки на один порт при питании PoC (по кабелю витой пары): 0,5 А |
|
Габаритные размеры (Ш х Г х В)
|
6,22 x 5,18 x 2,44 см |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
49,00 x 18,60 x 58,80 см |
|
Вес в упаковке
|
0,7 кг (приблизительно) |
|
Вес
|
0,11 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
Комплект
|
Адаптер питания 12 В постоянного тока, 1 переходной кабель C–USB/AB–6 (Вилка USB-А – Вилка USB-B) 1,8 м |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
EXT3–U–KIT Release Notes
125,8 кб
