Усилитель-распределитель 1:4 HD-SDI 12G; поддержка 4K60 4:2:2 30 бит/пиксель
- Усилитель-распределитель 1:4 HD-SDI
- Разрешение до 4K@60 (4:2:2)
- Скорость передачи видеоданных до 12 Гбит/с
- Поддержка SD-SDI, HD-SDI, ED-SDI, 3G HD-SDI, 6G HD-SDI и 12G HD-SDI
Подробности
Добавить в избранное
Задать вопрос

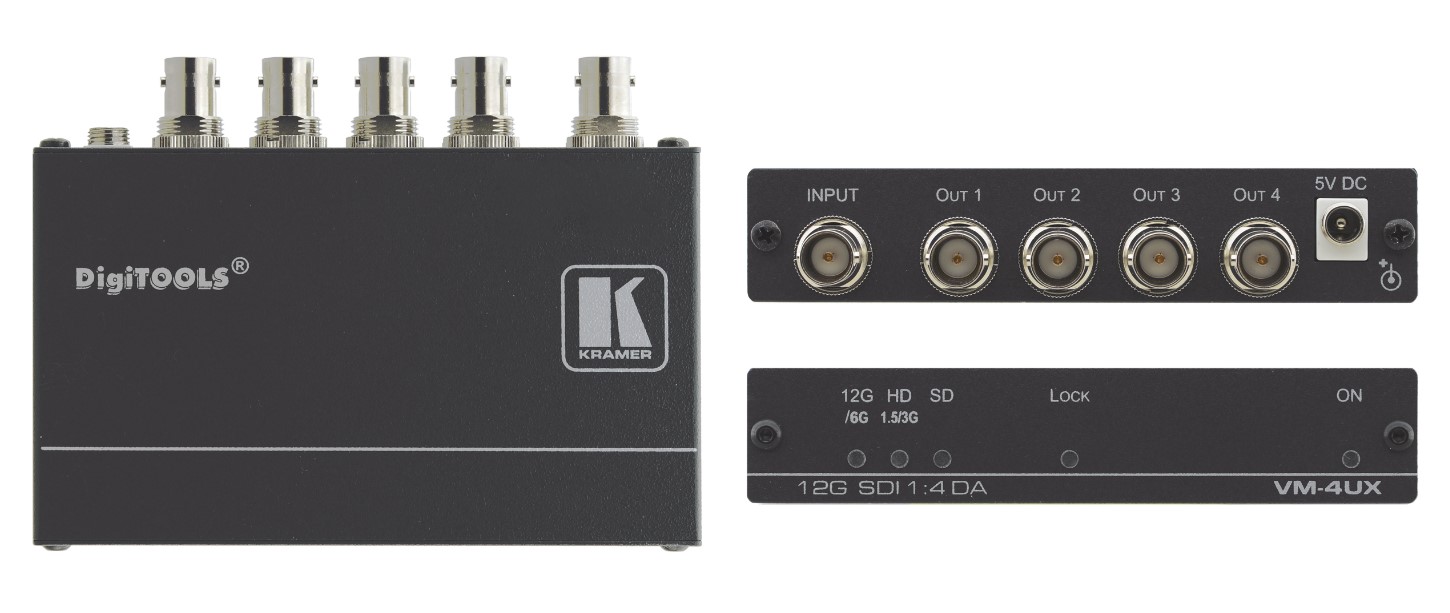

VM-4UX — усилитель-распределитель 1:4 сигналов HD-SDI с разрешением до 4K@60 Гц (4:2:2) и скоростью передачи до 12 Гбит/с . Прибор автоматически определяет скорость передачи данных входного сигнала SDI, выполняет перетактирование и компенсацию АЧХ кабеля, после чего распределяет сигнал на четыре идентичных выхода.
- Фиксируемые разъемы BNC, обеспечивающие надежное подключение кабелей
- Расстояние передачи сигнала до 300 м для сигналов SD-SDI, до 200 м для сигналов HD-SDI, до 100 м для сигналов 3G и 6G HD-SDI, до 80 м для сигналов 12G HD-SDI
- Примечание: Указанные выше значения расстояния передачи сигнала гарантируется только в случае использования высококачественных коаксиальных кабелей Kramer. При использовании коаксиальных кабелей других производителей максимальные значения расстояния передачи сигнала могут снижаться. Соответствие стандартам SMPTE 259M (SD-SDI), 292M (HD-SDI), 344M (ED-SDI), 424M (3G HD-SDI), ST-2081 (6G HD-SDI) и ST-2082 (12G HD-SDI)
- Поддержка скорости передачи данных сигнала SDI от 270 Мбит/с до 12 Гбит/с
- Поддержка разрешений до 4K@60 Гц (4:2:2), 30 бит на пиксель
- Пропуск без изменений встроенных цифровых аудиоканалов и служебной информации
- Индикатор наличия и захвата входного сигнала, а также индикаторы разрешения входного сигнала
- Компактный корпус Kramer TOOLS™, позволяющий установить 3 прибора в один ряд в стандартную 19-дюймовую аппаратурную стойку (1U) при помощи опционального адаптера RK-3T-B
Скачать
|
Входы
|
SDI (разъем BNC, 75 Ом) |
|
Выходы
|
4 SDI (разъем BNC, 75 Ом) |
|
Максимальное разрешение видеосигнала
|
4K@60 Гц (4:2:2), 30 бит на пиксель |
|
Максимальная скорость передачи данных
|
12 Гбит/с |
|
Поддержка цифровых видеостандартов
|
SMPTE 259M (SD-SDI), 292M (HD-SDI), 344M (ED-SDI), 424M (3G HD-SDI), ST-2081 (6G HD-SDI) и ST-2082 (12G HD-SDI) |
|
Максимальный размах напряжения входного сигнала
|
800 мВ (75 Ом) |
|
Связь между каскадами
|
По переменному току |
|
Индикация
|
Светодиодные индикаторы:- наличия питания- захвата входного сигнала- разрешения входного видеосигнала |
|
Габаритные размеры в упаковке (ШхГхВ)
|
23,20 см x 12,00см x 8,90 см |
|
Количество входов
|
1 |
|
Количество выходов
|
4 |
|
Габаритные размеры (Ш х Г х В)
|
18,75 см x 11,50 см x 2,54 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Вес в упаковке
|
0,68 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
В комплекте
|
Адаптер питания, монтажные уголки, терминатор 75 Ом в виде заглушки c вилкой BNC (2 шт.) |
